使用对象
|
|
|
液体、气体、蒸汽压力测量、液体液位测量。
|
|
特点
|
|
|
●精度高，稳定性好。
●二线制工作方式，4～20mA信号输出。
●敏感部件及线路板是全固体结构，坚固抗振。
●抗干扰能力强，温度稳定性好。
●防爆壳体结构，可全天候使用。
●具有zui优良的防腐性能，保证zui好的防腐性价比。
●结构轻巧，简单合理，无须支架，无须水平安装，可直接任意位置安装在管道上。
|
K1型
|
K2型
|
|
|
工作原理
|
|
|

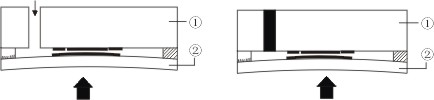

介质压力直接作用于陶瓷片，使测量膜片产生偏移。正常的压力使膜片偏移0.025mm，超压状态也只使膜片偏移0.1mm。此时，测量膜片贴到了陶瓷支架上，避免了损坏。膜片位移产生的电容量，由与其直接连接的电子部件检测，放大和转换为标准信号输出。
|
|
|
|
测量系统接线图
|
|
|
在系统回路中须采用屏蔽信号电缆，并可靠接地。
|
|
|
|

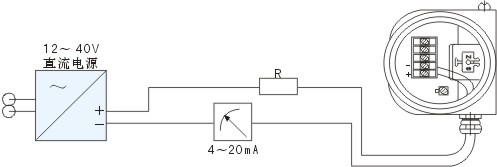

测量系统示意图（4～20mA）
|
|
本安型压力变送器
|
|
|
JD-K本安型压力变送器采用本质安全电路，适用于爆炸危险区域，防爆等级Exd ⅡBT4，技术性能指标与普通型压力变送器相同。
在系统回路中须采用屏蔽信号电缆，并可靠接地。

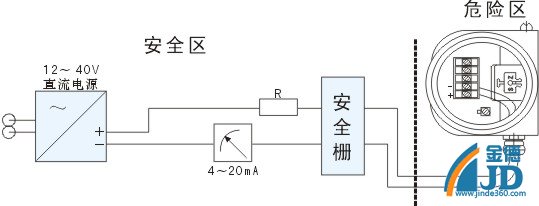

本安型测量系统示意图（4～20mA）
|
|
安装方式
|
|
|
JD-K系列压力变送器通常采用管道直接安装方式，建议加装一次阀门，便于安装、调试和维护。
当介质温度高于85℃时则需要加装一定长度的引压管，便于冷却介质，否则会造成测量不准甚至损坏变送器。
|
|
|
|
|

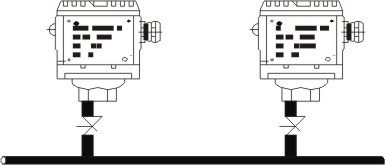

管道直接安装方式
|
|
固定配件
|
|
|
用户可依据现场环境及固定要求，用墙装配件或管装配件。
|
|

墙壁固定B3
1-螺钉M5 2-膨胀螺钉M8 垂直管架固定B1
水平管架固定B
|
|
外形尺寸
|
|
|

|
|
K1型外形尺寸图
|
K2型外形尺寸图
|
|
技术性能及指标
|
|
电源：24V·DC；无负载时变送器可工作在12V·DC，zui大为40V·DC。
负载特性：输出信号：4～20mA
负载阻抗R与电源电压V的关系：R≤50（V-12）Ω
量程和零点：打开接线端侧盖后连续可调，零点调整范围为zui大量程的±5%，量程调整范围为zui大量程的40%～ 100%。
|
|
温度范围：环境温度-40℃～80℃
介质温度-40℃～85℃
储存温度-40℃～85℃
超压上限：见量程表
相对湿度：0～95%。
阻尼：0.5S。
重量：0.85kg，
精度：±0.2%包括线性、变差和重复性的综合误差。
稳定性：zui大量程的±0.1%（1年）
温度影响：在-20～80℃内，变化量±0.15%/10℃。
超压影响：加超压上限内压力后，误差为zui大量程的±0.25%。
|
|
|
zui大负载阻值
|
|
振动影响：在任何轴向上频率15Hz，误差小于zui大量程的±0.01%/g。
电源影响：小于输出量程0.01%/V。
负载影响：如输入电压满足负载特性，则无负载影响。
安装位置影响：无。
|
|
JD-K型压力变送器型谱表
|
|
|
|
膜片材料
|
|
|
JTK-K1 陶瓷电容
JTK-K2 扩散硅
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
变送器类型
|
|
|
S
I
|
标准型
本安型ExibⅡBT4
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接件材料
|
|
|
1
9
|
不锈钢316L
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接方式
|
|
|
R
G
M
A
Y
|
外螺纹G 1/2
外螺纹M 20×1.5
外螺纹G 1/2 小孔
外螺纹 1/2 NPT
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
密封件材料
|
|
|
1F
2F
9F
|
模氟橡胶
丁腈橡胶
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
信号输出方式
|
|
|
2
|
4～20mA二线
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外壳类型
|
|
|
A
B
Y
|
铝外壳无现场指示IP65
铝外壳带现场指示IP65（模拟指示表）
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
精度等级
|
|
|
2
5
9
|
0.2
0.5
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
测量范围（见标准量程表）
|
|
|
Y
|
非标准量程
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
标准量程表
|
|
|
测量范围
|
代号
|
量程调节范围
|
过载
|
|
0～4KPa
|
D1
|
0.7～7KPa
|
0.6
|
|
0～6KPa
|
D2
|
0.7～7KPa
|
0.6
|
|
0～10KPa
|
D3
|
1.0～10KPa
|
0.6
|
|
0～16KPa
|
D4
|
10.0～20KPa
|
0.6
|
|
0～20KPa
|
D5
|
10.0～20KPa
|
0.6
|
|
0～25KPa
|
D6
|
12.0～30KPa
|
0.6
|
|
0～40KPa
|
D7
|
12.0～40KPa
|
0.6
|
|
0～60KPa
|
D8
|
20.0～60KPa
|
0.6
|
|
|
|
|
|
|
0～100KPa
|
E1
|
30.0～100KPa
|
1.0
|
|
0～160KPa
|
E2
|
60.0～200KPa
|
1.0
|
|
0～200KPa
|
E3
|
60.0～200KPa
|
1.0
|
|
0～250KPa
|
E4
|
120.0～400KPa
|
1.0
|
|
0～400KPa
|
E5
|
120.0～400KPa
|
1.0
|
|
|
|
|
|
|
0～0.6MPa
|
F1
|
0.2～0.6MPa
|
2.0
|
|
0～1.0MPa
|
F2
|
0.3～1.0MPa
|
2.0
|
|
0～1.6MPa
|
F3
|
0.6～2.0MPa
|
4.0
|
|
0～2.0MPa
|
F4
|
0.6～2.0MPa
|
4.0
|
|
0～2.5MPa
|
F5
|
1.2～4.0MPa
|
4.0
|
|
0～4.0MPa
|
F6
|
1.2～4.0MPa
|
6.0
|
|
0～6.0MPa
|
F7
|
2.0～6.0MPa
|
9.0
|
|
|
|
|
|
|
0～10MPa
|
H1
|
3.0～10MPa
|
20
|
|
0～30MPa
|
H2
|
3.0～30MPa
|
60
|
|
|
|
|
|
|
-2～2KPa
|
C1
|
2.0～7.0KPa
|
0.6
|
|
-5～5KPa
|
C2
|
5.0～20KPa
|
0.6
|
|
-10～10KPa
|
C3
|
2.0～20KPa
|
0.6
|
|
-20～20KPa
|
C4
|
8.0～20KPa
|
0.6
|
|
-50～50KPa
|
C5
|
10.0～100KPa
|
0.6
|
|
