用途
|
|
|

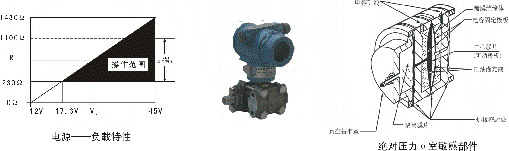

JD-3051AP型正压力变送器的δ室（见下图）一侧接受被测正压力信号，另一侧被封闭成高真空基准室，然后将其转换成4～20mA.DC信号输出。它可以测量除气系统、蒸馏塔、蒸发器和结晶器等的正压力。
|
|
通用技术性能和参数
|
|
输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC（详见负载特性图）
负载特性：
|
|
|
|
|
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2% （标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
量 程 比：1：100或1：10
阻 尼：通常可在0.1至16秒之间任意可调。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：零位误差：±0.5%zui大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%zui大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表（%）：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.9Kg（不包括附件）
|
|
|
|
JD-3051AP型正压力变送器
|
|
|
|
代号
|
测量范围 （KPa）
|
|
4
5
6
7
8
|
0 － 6.2～ 37.4
0 － 31.1～ 186.8
0 － 117～ 689.5
0 － 345～ 2068
0 － 1170～ 6895
|
|
|
代号
|
输出形式
|
|
SF
S
|
4～20mA.DC 数字放大器，带4位数字显示
4～20mA.DC 智能放大器，并采用HART协议通讯
|
|
|
代号
|
容室和接头材质
|
排气／排液阀材质
|
|
1
2
3
4
|
碳钢镀铬
316钢
哈氏合金C
蒙耐尔合金
|
316钢
316钢
哈氏合金C
蒙耐尔合金
|
|
|
代号
|
隔离膜片材质
|
|
2
3
4
|
316L钢
哈氏合金C
蒙耐尔合金
|
|
|
代号
|
选用件
|
|
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
|
数显指示表 4位LCD数字显示
管装弯支架 （安装管φ60）
板装弯支架
管装平支架 （安装管φ60）
排气／排液阀装在容室侧面的上部
排气／排液阀装在容室侧面的下部
椭圆接头内螺纹NPT
NPT 外螺纹接头
M20×1.5丁字接头
NPT 外螺纹接头
隔爆型，防爆标志ExdⅡBT4-6
本安型，防爆标志ExiaⅡCT5
|
|
JD-3051AP 4 E 1 2 B1 0～30KPa 选型举例
|
|
|
|
|
注：外形尺寸、安装方式、引压连接方式参见JTK-3051DP差压变送器的引压连接方式。
|
