型号

描述

JD1158C

名称：外夹式超声波流量计
安装方式：挂墙式
流速范围：0-5m/s
准确度：测量值的±1%
重复性：0.2%
键盘：16（4*4）轻触按键
显示屏：20*2点阵字符背光液晶显示
电源：10-36VDC/10-24VAC@1Amax
外壳材质：PC/ABS塑料
防护等级：IP65
环境温度：-10℃- +50℃

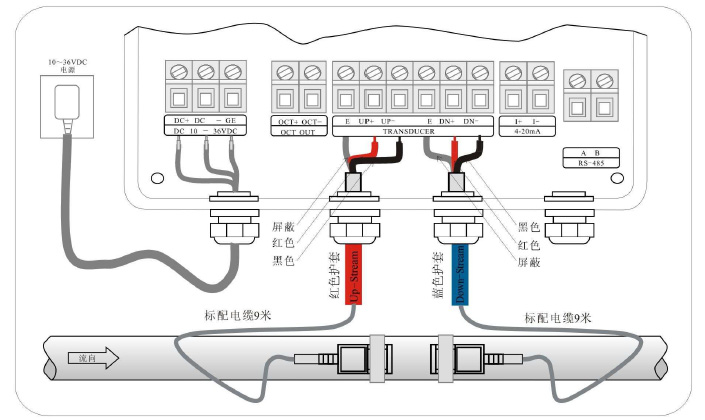

输出:频率输出@0-5kHz,OCT方式：4-20mA输出
通讯：RS-485通讯接口，支持Modbus协议

A

I/0选项

1

OCT频率输出，4-20mA，RS-485通讯接口

E

GPRS功能

B

变送器机箱

1

外壳：IP65，PC/ABS塑料

2

防爆机箱，Exd II B T4

3

防爆机箱，Exd II C T4

4

防爆机箱，Exd II B T6

5

防爆机箱，Exd II C T6

C

传感器

CP

常温外夹式传感器

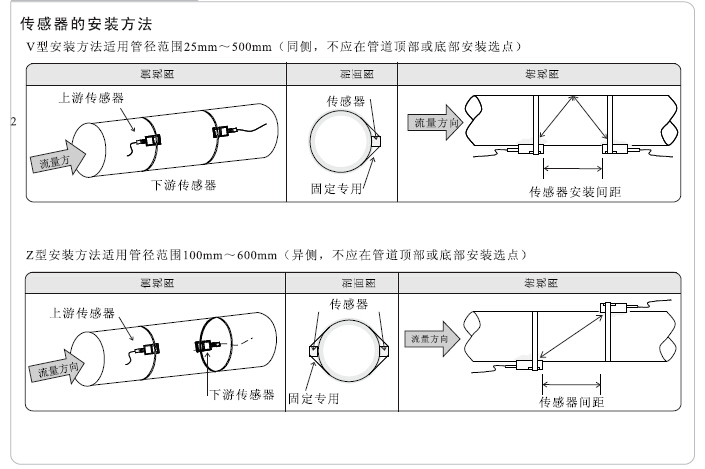

安装方式：外夹式
可测管径范围：25mm~1200mm
传感器电缆长度：9m
材质:ABS+PC
工作温度：0℃- +50℃
探头材料符合RoHS环保要求

CH

高温外夹式传感器
安装方式：外夹式
可测管径范围：25mm-1200mm
传感器电缆长度：9m
材质:不锈钢/PEI
工作温度：-40℃- +150℃

MC

外夹式传感器
安装方式：外夹式
可测管径范围：65mm-1200mm
传感器电缆长度：9m
探头外壳：锌合金、PEI，底座：碳钢
测量介质温度：0℃- +50℃

D

电缆长度

009

标准电缆长度：9m

XXX

传感器电缆长度：每5米为一个加长单位，zui长可加长到305米

E

电源转换器

1

不需要

2

需要（输入220V，输出12V，负载电流1A）

（标配）配置举例：BR158-1-1-CP-N-009-1常温塑料外夹式传感器，标准I/O,ABS/PC机箱，无传感器防爆等级，9米电缆，无电源转换器
